平台钢格板的制作安装与选择
发布人:管理员   发布时间:2017-4-24

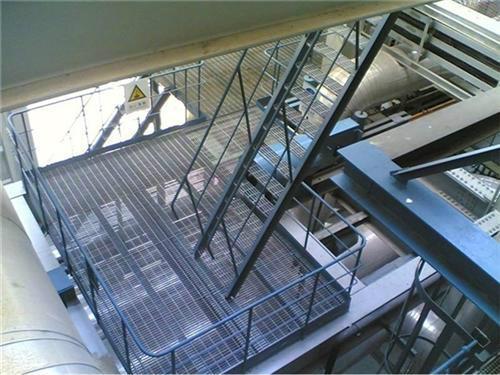

          平台板钢格板具有坚固耐用,承载力强、抗弯刚度大、节省钢材、减轻平台自重、.防滑、安全、施工简便、安装速度快等特点在石油化工等行业得到了广泛的应用。在石油化工企业中钢格板主要应用于各种钢框架塔罐、锅炉等的平台板、及操作平台板、浮顶油罐顶部及凉水塔走道板、管廊走道板、动力厂房楼面板以及钢斜梯踏步板等。平台钢格板的用量在石化企业中也是很大的,仅以钢框架为例,钢格板平台板一般在框架中的用钢量约占框架总用钢量的25%-35%。因此,选择一种既经济合理、省钢材、又满足使用要求的平台钢格板,具有实际的工程应用意义。








一、钢格板的结构特点
         钢格板的材料可由宽20-70毫米厚度2-10毫米扁钢与经过拉拔扭转制成6-8毫米的扭绞方钢( 横杆)制成。扁钢侧立平行放置,扭绞方钢垂直平置于扁钢顶部,用装有大功率焊接变压器,高压力的压阻焊机,将两者牢固地压焊在一起。扁钢主要起承受载荷作用,扭绞方钢主要起固定扁钢和防滑作用,产品主要执行中华人民共和国行业标准Y B/400l -2007的要求,材质为普通碳素钢,产品一般为2种型号(即横杆间距为50mm、l00mm),主要常3个系列(即纵条间距为30、40、50mm )和159多个品种。也可按用户要求加工成任何尺寸和形状。
        钢格板板面形状可为平面型、齿形。表面状态以热镀锌为主。生产钢格板的厂家一般都负责平台钢格板板设计和现场技术服务。平台钢格板为工厂预制板,安装时可与梁焊接,也可用鞍形夹具与梁或板与板间连接。








二、平台钢格板板的设计
        1.平台钢格板的选择:
          钢格板的型号(包括扁钢尺寸、间距、横杆间距、表面处理等 ),应按平台上的设计荷载要求与支承框架综合考虑,选择最佳的支承跨度,并应尽量减小平台钢格板的规格。
        2.连接形式的选择:
        钢格板与梁的连接是采用焊接固定 还是采用鞍形夹固定,应根据使用要求、和支承梁的侧向稳定性,以及经济上进行综合考虑。
        3.平台上的预留孔:
        由于工艺管道的穿孔和管道安装的误差,钢格板需预留孔洞,对孔洞的大小,位置及加工要求,在设计应妥善交待。
        4.框架梁、柱连接节点处的处理:
         在梁、柱刚性节点连接处的交叉点,钢格板布置及高程等,应妥善处理。目前各生产厂均提供选用这类产品的详细说明及有关设计施工资料,在应用上是很方便的。
三、平台钢格板的制作及安装
        1、平台钢格板的制作应符合中华人民共和国行业标准YB 4001- 2007标准的要求。
        2、框架平台支承梁的安装,应严格按设计标高在同一平面上,以保证预制钢格板的平整度的要求。

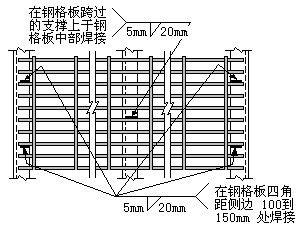

        3、钢格板宜按顺序吊装,并及时与支承梁焊接或用鞍形夹固定。
        4、在安装切割的孔洞,周边应用扁钢加固,加固扁钢应焊牢,并应补涂防腐保护层。
