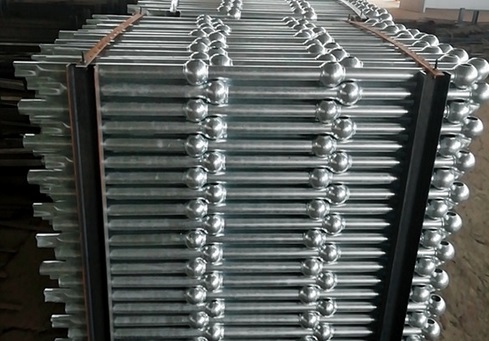

钢格板钢平台球接栏杆作为新兴起的一种新型栏杆，采用碳钢或不锈钢制作，表面热浸锌，具有新颖美观、安装方便、坚固耐用、免维护等优点，主要用于工业和民用建筑，起安全防护作用，目前市场需求量大。球接栏杆是由若干空心球与中空圆柱连接杆焊接而成，空心球有至少一对对称的圆形开口，连接杆从一侧的开口少许穿入空心球，圆形开口与连接杆之间形成环形缝，需要焊接人员沿此环形缝将连接杆与空心球采用氩弧焊焊接固定。单个栏杆一般需要三个空心球与三个连接杆，依次交替连接，在安装使用时，根据实际需要再将多个栏杆组装。目前球接栏杆的焊接工艺主要采用手工焊接，在焊接时，焊接人员需要重复多次操作，效率低，产量低，生产成本高，同时由于工作强度大，焊接人员易疲劳，长时间操作易导致焊缝质量下降，外观质量差，不合格产品增多。

       球接栏杆自动焊接设备效果在于：采用人工摆料，PLC控制自动焊接，可同时焊接多个环形缝，工作效率高，焊接质量稳定可靠；可同时适用于多种长度的球接栏杆的焊接工艺；整机构造简单实用，稳定性好，制造成本低，维护方便；可以降低焊接人员的劳动强度，提高产能，降低人力成本，提升企业的竞争力。

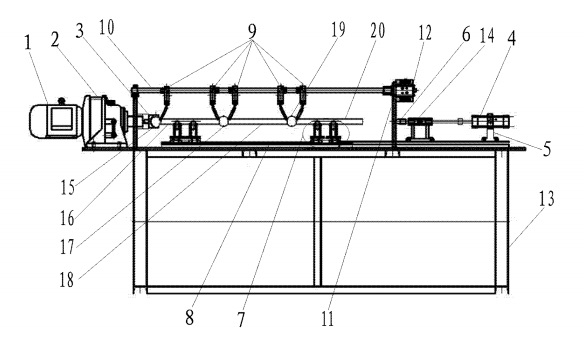

       结构原理：球接栏杆自动焊接设备，包括床身，焊机，与焊机连接的焊枪，安装在床身上方的动力旋转机构。 动力旋转机构包括电机和与电机相连的减速机，动力旋转机构的对面设有卡位机构，卡位机构包括可伸缩的动力推杆，安装在第一支撑架上，推杆的前端设有可随连接杆转动的定位器；卡位机构和动力旋转机构之间设有至少一个可沿直线滑轨滑动的托具，托具的上部至少设有一对滚轮或滚轴；动力旋转机构连接夹持机构，夹持机构能够夹持固定第一空心球；被焊连接杆与空心球的环缝连接处设有焊枪，焊枪固定在可上下和前后调节的支架上，动力旋转机构、卡位机构、焊机均连接并受控于PLC控制系统；焊接时，卡位机构的动力推杆向动力旋转机构一侧伸出推杆，直至定位器与第三连接杆顶紧定位，限定连接杆与空心球位置；第一空心球由动力旋转机构带动旋转。支架包括支柱和支柱支撑的横杆，横杆上固定焊枪，横杆固定在支柱的十字滑台上，十字滑台由伺服电机带动，控制横杆上下和前后滑动，伺服电机连接并受控于PLC控制系统。球接栏杆自动焊接设备结构示意图：

        1、电机；2、减速机；3、夹持机构；4、动力推杆；5、第一支撑架；6、定位器；7、托具；8、滑轨；9、焊枪；10、横杆；11、支柱；12、十字滑台；13、床身；14、第二支撑架；15、第一空心球；16、第一连接杆；17、第二空心球；18、第二连接杆；19、第三空心球；20、第三连接杆；21、滚轮或滚轴；22、托具底座；

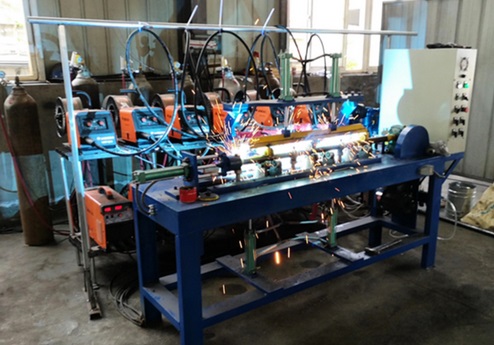

        球接栏杆自动焊接设备解决球接栏杆生产过程中环形缝人工焊接效率低、焊接质量不稳定的问题，实现同时焊接多条环形缝，具有人员劳动强度低，焊接效率高和焊接质量稳定可靠的优点，极大的提升企业的生产。
