变电站电缆沟盖板搬运装置设计
发布人:管理员   发布时间:2021-7-18

        《变电站管理规范》规定:雨季来临前对可能积水的地下室、电缆沟、电缆隧道及场区的排水设施进行全面检查和疏通,做好防进水和排水措施。雨后检查地下室、电缆沟、电缆隧道等积水情况,并及时排水,设备室潮气过大时做好通风。
        目前,搬运电缆沟盖板时存在诸多问题:在起重盖板的过程中,手工操作常常发生人身伤害、损坏盖板、盖板脱落砸坏电缆等事故。根据现场情况,非常有必要开发一种使用方便、成本低、后期维护简单、安全稳定的电缆沟盖板搬运装置。

结构设计
        结构设计方面需要满足可靠性、安全性、经济美观等要求。整个装置包括行走部分、立柱支撑部分、横梁部分、滑轮动力部分,采用螺栓和铆钉进行紧固,方便装拆。电缆沟盖板搬运装置结构示意图如图1所示。图中:1为行走部分;2为立柱支撑部分;3为横梁部分;4为滑轮动力部分。


        行走部分由底部连接座、横向轮组、两个前部轮组构成,通过采用三角形力学原理设计,按照吊起负荷小于100kg、三角形双支腿设计,方便推拉,容易吊起盖板并移动而不会侧翻。立柱支撑部分通过2个螺栓与底部行走部分连接,通过一个轴销与横梁部分相连。在立柱支撑部分上部,离地面高度80cm处,安装推拉扶手,方便移动装置。横梁部分由连接座、横梁构成,起到支撑盖板在起吊移动过程中产生的压力作用。动力部分由滑轮和驱动装置、钢丝绳、吊钩、吊装带构成,提供起吊动力,稳定吊起盖板。
        该装置立柱可伸缩、高度可调节,可以适应多种工作环境,将上部螺栓和底部螺栓去掉后,可以实现整体折叠,携带方便,易收纳。采用三角形力学原理设计,三角形双支腿与人字形立柱结合,不用手扶,推拉不侧翻。整体设计材料均易于获取,制作简单,成本低,基本满足设计要求。

使用方法
       (1)设备安装过程:将行走部分通过螺栓与立柱支撑部分进行连接固定,然后将立柱与横梁通过销轴进行连接,将滑轮动力结构和钢丝绳挂钩安装到位,设备安装完毕。
       (2)设备使用过程:用缆绳套好盖板,然后挂到挂钩上,按动提升按钮后,电动机通过滑轮将盖板提起,到达400mm的提升高度后,移动小车到安置位置,进行下放作业,完成电缆沟盖板的搬运;电缆沟检查作业完成后,按照反方向将电缆沟盖板恢复原位,完成整个作业过程。
       (3)设备拆卸过程:将滑轮动力机构和钢丝绳挂钩从立柱上面取出,然后将横梁和立柱的连接销轴取出,将立柱和行走部分连接螺栓取出,从而分解成4个部分,最后合拢收纳,完成整个过程。
       (4)设备维护:在使用之前和使用之后,要经常检查各连接螺栓、销轴的磨损情况,并定期进行检查和更换。
应用效果

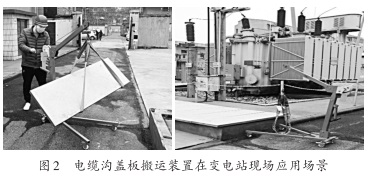

       该装置制作后,在变电站现场进行了实际应用,如图2所示,效果达到设计目标。变电站电缆沟盖板移动装置可按照变电站电缆沟盖板现场情况,快速进行装拆使用,不受空间大小限制,解决了变电站电缆沟盖板搬运过程存在的效率低、不安全等难题。在变电站电缆沟检查时,能方便快捷地进行搬运和复位,节约时间和体能,提高工作效率,保证作业人员人身安全,减少事故隐患;具有安全水平高、装拆方便、操作简单、成本低、易维护的优点,笔者认为具有较高的推广价值。
