扇形钢格板
扇形钢格板
     扇形钢格栅板是用扁钢按照一定的间距和横杆进行交叉排列,并且焊接成中间带有方形格子的一种钢铁板制品。是根据客户是需求制作出各种不规则形状的钢格板.。特点为:拼装为圆形,梯形,半圆型,扇形;牢固的网格焊接使其具有高承载,结构轻,便于吊装等特点;外形美观,经久耐用。可根据用户要求定做,代客户设计安装图纸。
       扇形钢格板一般用于油罐、塔设备或平台拐角的周围,它材质和普通钢格板一样,只是外观形状不同.目前,对工业废气的处理,各大企业都采用了脱硫塔设备,对于扇形钢格栅板是塔设备不可或缺的一部分。

扇形钢格栅板的弧长和面积计算
       1、弧长的计算公式
       弧长公式
       l = n(圆心角)x π(圆周率)x r(半径)/180
       说明: n是圆心角度数,r是半径,l是圆心角弧度。
      在半径是R的圆中,因为360°的圆心角所对的弧长就等于圆周长C=2πR,所以n°圆心角所对的弧长为l=n°πR÷180°。
      2、扇形的面积计算
      扇形是与圆形有关的一种重要图形,其面积与圆心角(顶角)、圆半径相关,圆心角为n°,半径为r的扇形面积为n/360*πr^2。如果其顶角采用弧度单位,则可简化为1/2×弧度×半径平方。
      扇形还与三角形有相似之处,上述简化的面积公式亦可看成:1/2×弧长×半径,与三角形面积:1/2×底×高相似。
编辑本段公式S扇=(lR)/2 (l为扇形弧长)
     S扇=(n/360)πR^2 (n为圆心角的度数,R为底面圆的半径)
     S扇=(αR^2)/2(α为圆心角弧度)

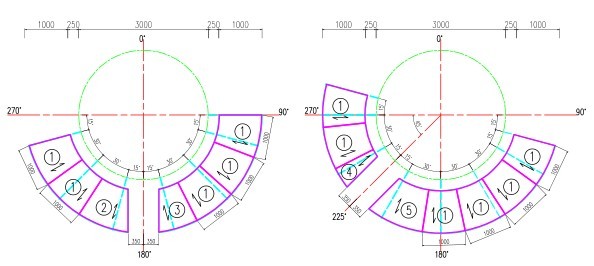

扇形钢格板CAD设计方案


                                                                扇形钢格栅板设计方案(一)



                                                                 扇形钢格栅板设计方案(二)

扇形钢格板产品
