填料格栅板
填料格栅板

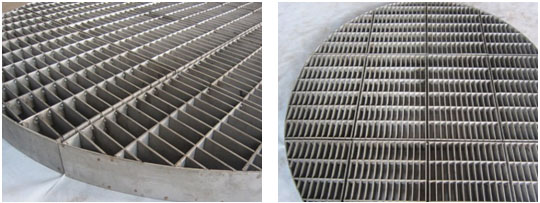

        不锈钢填料支撑格栅板产品是主要是配合填料系统使用,可采用304、304L、310、321、316、316L等材质加工而成。它适用于陶瓷、石墨制的散堆填料。小直径塔制成整体式,大直径塔分块制作,由人行孔进入塔内安装。要求空隙率大于70%,为防止填料从栅条间隙漏出,栅条间距可采用在其底部垫金属网的办法加大栅条间距,其重量必须满足1.1-1.4KPa压强的要求。支撑格栅板产品结构简单,制造方便。

        不锈钢填料支撑格栅板产品结构简单,是常用的填料支承装置,放置焊接在支承圈上。在装填散堆填料时,可在栅板条上整齐摆放大尺寸十字隔板环填产,其尺寸规格视塔内填料型号而定。若塔内填料过小则摆放几层,尺寸依次减小,以使上面散堆填料不易落下,这样还可使格栅板各距离加大,以节省材料及加工工时。

       填料支撑格栅板需根据下列因素确定:塔径、塔体椭圆度、填料直径、填料层高度、栅板加工制造及安装拆卸。塔径较小时采用整块式格栅板。塔径小于350mm时,格栅板可直接焊接在塔壁上;塔径在400-500mm时,格栅板需搁置在焊接于塔壁的支撑圈上。直径较大时,宜用分块式格栅板;塔径在600-800mm时,格栅板由两块组成;塔径在900-1200mm时,格栅板由三块组成。塔径在1400-1600mm时,栅板由四块组成。但不管格栅板分成几块,均需将其搁置在焊接于塔壁的支撑圈或支撑块上,大塔的支撑圈还得用支持板来加强。分块式格栅板,每块宽度为300-400mm.每块重量不能过重,以便从入行孔进行装卸。为了增加栅板的刚度,用于塔径大于900mm的栅板,须增加上下连接板。
