复合钢格板是扁钢按照一定的间距和横杆进行交叉排列，并且焊接成中间带有方形格子的一种钢铁制品，主要用来做水沟盖板，钢结构平台板，钢梯的踏步板等。格栅复合板一般采用碳钢制作，外表热镀锌，可以起到防止氧化的作用，也可以采用不锈钢制作，它具有通风，采光，散热，防滑，防爆等性能，并且以结构强度高，构件质量轻、省钢材、安装方便等优点在梯台结构广泛应用。
        复合钢格板的制造和装焊有严格的技术要求和精度要求：在制造过程中尽可能减少装配和焊接引起的各种残余应力。所有连接节点的焊缝应具有良好的质量，表面打磨光滑，减少应力集中，提高抗疲劳性能。
       目前，本行业领域对于复合钢格板的生产，多采取将花纹板和钢格板分散进行酸处理后热浸镀锌，处理完毕后用电焊或气体保护焊进行整合焊接处理。此种焊接生产方法的弊端是：
        一，重复操作致使生产效率低下。
        二，整合焊接后，由于焊接时产生的高温造成有焊缝的位置热浸锌层烧损氧化，严重影响产品的外观质量及正常的使用寿命。同时，在焊接过程中，焊点顺序的选择对产品质量有很大影响。
        为解决上述技术问题，采取的技术方案是：一种格栅复合板的焊接方法，其特征在于：将未进行镀前处理的花纹板和钢格板用气体保护焊进行整合焊接，首先将花纹板与钢格板叠加并在中心位置确定定位点进行点焊，然后纵向由中间向两端以散布方式、横向每间隔三支扁钢和一支横杆间距的方式进行焊接成型，最后进行花纹板和钢格板周圈焊；焊接完成后，对格栅复合板进行镀锌处理。本焊接方法，在保证了整个格栅复合板强度的情况下，尽量较少焊接点及焊接次数，保证整体结构的实用、美观。
        在整合焊接过程中，除最外侧主体扁钢和包边扁钢能与花纹板焊接外，其余只能保证花纹板和钢格板上的麻花钢之间有焊缝。
        所述焊缝长度为15~20mm，焊脚高度为4~6mm。对焊缝长度和焊脚高度的限制，适用于复合钢格板所有的焊接要求，强度能够满足现场使用要求，如果超出此范围，太大则没有必要，而且影响美观程度，太小则会影响产品质量。

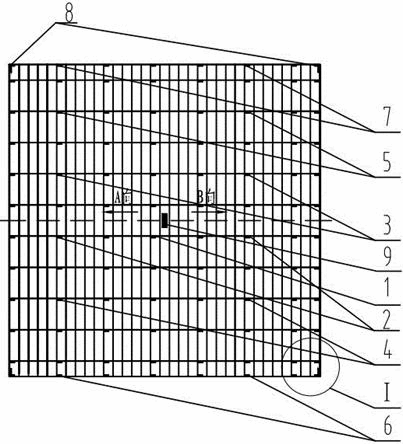

                                                                                            复合钢格板焊点图

        所述中心位置旁边焊接有台位号。台位号为一个起标识作用的标牌，标明作业人员及作业时间，以备后续查询，台位号在其他焊点焊接完成后，焊接上的。
        所述花纹板与钢格板叠加后，花纹板的边界超出钢格板边界小于等于3mm。格栅复合板的上下两层边界若未对齐，其超出3mm，则对于周圈的焊接来说，不容易焊接到位，影响焊接质量，另外一方面在复合钢格板安装时，由于有间隙，不容易固定。
        所述焊接过程中所使用的主要焊接设备是CO2气体保护焊机。使用的CO2气体保护焊为半自动化操作，焊接过程中因热量产生的变形小，可连续作业生产率高，焊接后不用清渣焊点滑顺美观，而且减少了中间环节，大大提高了焊接施工效率，有利于保证施工进度和焊接质量。
        采用上述技术方案所产生的有益效果在于：是一次成型焊接技术，将传统的镀锌后整合焊接改成先整合焊接后再镀锌，能有效的解决因重复进行酸处理和浸镀造成的时间上的浪费，并有效的提高了钢格板产品外观色泽的一致性。
