船用吸入格栅的分类及规则要求
发布人:管理员   发布时间:2020-4-26

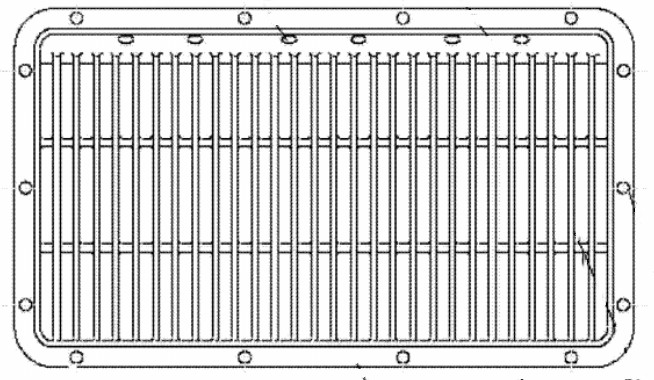

        船用海底门格栅-海底门吸入格栅 的作用是:过滤混合在吸入海水中的杂物,防止杂物阻塞淡水热交换器及润滑油热交换器,同时避免杂物缠绕冷却水泵等。船底吸入格栅的型式及公称通径型式分为:A型矩形条状吸入格栅,B型圆形条状吸入格栅,C型圆形钻孔吸入格栅,D型矩形钻孔吸入格栅。格栅结构图如下:





标记示例

        通海阀公称通径为100mm的矩形条状吸入格栅:
        吸入格册  A100 CB/T615—1995

        通海阀通径为200mm、格栅座高度H为10mm的圆形条状吸入格栅:

        吸入格栅  B200-H100 CB/T615-1995

        通海阀通径为65mm的圆形钻孔吸入袼栅:

        吸入格栅  C65 CB/T615-1995

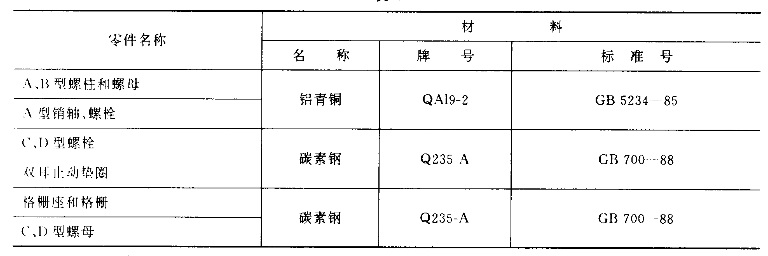

吸入格栅材料要求


         B型格栅及格栅座必须热浸锌,其厚度不得小于430g/m2;C、D型格栅及格栅座热浸锌,厚度可
比A,B型适当减薄,格栅固定用螺栓固紧后螺栓尾端应用环氧封没。

检验规则

        吸入格栅应由制造厂技术检验部门对所用材料、尺寸及外观进行出厂检验,并出具合格证书。
