玻璃钢格栅板(简称FRP)格栅又名玻璃钢格板,是一种用玻璃纤维作增强材料,不饱和聚酯树脂为基体,经过特殊的加工复合而成的一种带有许多空格的板状材料。按生产工艺分为模塑钢格栅板和拉挤钢格栅板。
模塑钢格栅板以热固性树脂为基体,以玻璃纤维粗纱为骨架,在定制模具上经过特殊工艺制成的具有一定开孔率的板材。该制品由若干形状的格子组成,在纵横方向上具有双向承载的特征,四边支撑具有良好的承载能力。模塑格栅如图1所示。
拉挤钢格栅板采用拉挤成型的”I”、”T”型等型材作为承载筋条,以管材或棒材作为连接穿杆,通过一定的装配工艺而制成的带有空隙的板材。该制品在承载筋条方向上强度高,常在大跨距条件下使用。拉挤格栅如图2所示。
玻璃钢格栅板规格尺寸

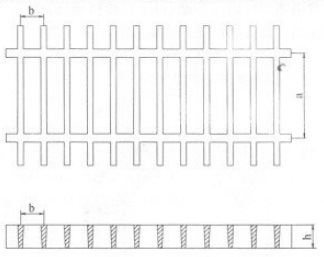

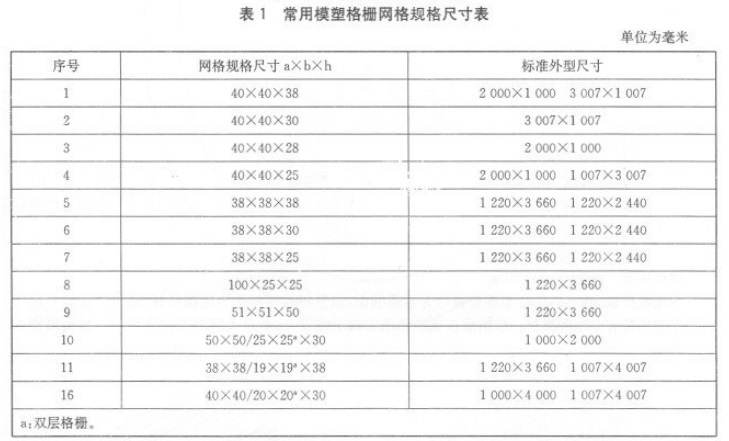

1、常用玻璃钢格栅板格规格尺寸见图3、表1,其它规格尺寸的格栅,可根据用户要求设计。
a格栅网格长度;b—格栅网格宽度;h——格栅网格高度。

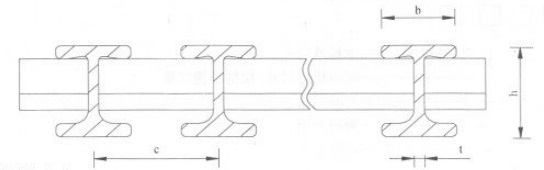

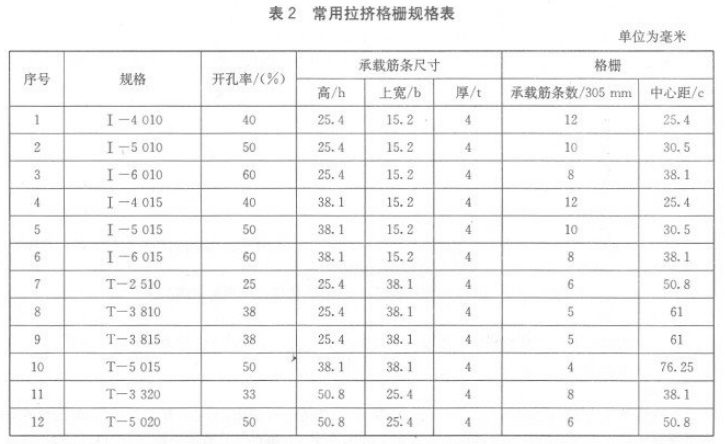

2、常用玻璃钢格栅板结构如图4,规格见表2。其它规格的格栅,可根据用户要求设计。
h--承载筋条高度;b——承载筋条上部宽度;c——承载筋条中心距;t——承载筋条厚度。
玻璃钢格栅板产品标记

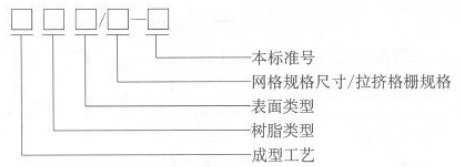

格栅根据成型工艺、树脂类型、表面类型、规格尺寸进行标记。
成型工艺
M表示模塑成型;P表示拉挤成型
树脂类型
O表示邻苯型不饱和聚酯树脂;I表示间苯型不饱和聚酯树脂;B表示双酚A型不饱和聚酯树脂;V表示乙烯基酯树脂;E表示环氧树脂;P表示酚醛树脂;
表面类型
M表示凹面型;S表示平滑型;G表示砂面型;C表示盖板型;O表示其它型;
注:企业还可根据自身产品对表面类型作进一步分类,如可分为O1,O2……。
示例1:采用模塑工艺、以乙烯基酯树脂为原材料、凹面型、网格规格尺寸(长×宽×高)为38 mm×38 mm×38 mm,符合本标准生产的格栅标记为:MVM/38×38×38-JC/T1026-2007。
示例2:采用拉挤工艺、间苯树脂为原材料、平滑型、规格为I4010,符合本标准生产的格栅标记为:PIS/I一4010-JC/T 1026-2007。
