玻璃钢格栅板制品具有轻质、高强、导热系数低、稳固、坚韧、抗滑、不需要维护等特点,适用工作环境温度-50℃-90℃,在有冲击荷载作用下不产生火花,且色彩丰富,开洞切割灵活,施工和运输方便,特别是其绝缘、耐腐、无电火花等特性可满足石化行业一些特殊场合的要求。广泛应用于石油化工企业操作平台、设备检修平台和电缆沟、排污沟、雨水明沟等各种盖板。
选用说明和示例
(一)、选用说明
1、根据主、次梁的布置确定板的跨度,板的跨度按照主、次梁间的最小距离确定,当大于表中最大跨度时应添加次梁。
2、根据平台格栅选用表选择格栅规格时,均布荷载u和跨中线荷载C不能同时作用于同一跨格栅上。
3、玻璃钢格栅板可作为连续板多跨连续布置,荷载取值同单跨板。
4、当实际需要板长或板宽与图集中提供不同时,可选择尺寸大一号的格栅板,沿格栅肋切割,切割后进行表面磨光。
5、根据荷载大小及板的跨度选择格栅板的规格,同一平台或同一工程宜选用相同厚度、单元格的格栅板。
(二)示例
设计基本条件:

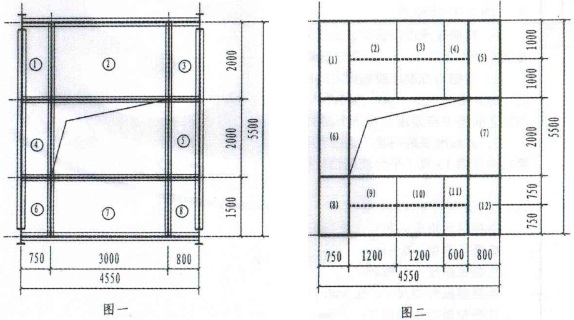

操作平台结构布置(主、次梁)及平台开洞如图一所示,平台上考虑均布活荷载为4kN/m2,要求采用玻璃钢格栅进行平台布置。设计允许挠度为1/100。
选用步骤:
1、根据操作平台结构布置图,区域内最小跨度超过选用表中最大跨距的有②、⑦区域,跨距分别为2米、1.5米,可选用2米、1.5米长格栅板,但直接放置不能满足变形要求,故应增设次梁,减小板跨度。其余板搁置跨度750mm和800毫米.
2、添加次梁后(次梁位置如图二中虚线所示),各区域布置板的最大跨度为1000mm,查平台格栅最大负载表,选用38厚、40x40玻璃钢格栅板。
3、根据38厚玻璃钢格栅板的整板外型尺寸进行平台格栅平面布置,如图二所示(含对角细实线的方格表示一块板)共分为12块板,各板型号如下:
(1)、(5)、(6)、(7):PT/800×2000/40×40/38 (2)、(3):PT/1200×2000/40×40/38 (4):PT/600×2000/40×40/38 (8)、(12):PT/800×1500/40×40/38 (9)、(10):PT/1200×1500/40×40/38 (11):PT/600×1500/40×40/38
