钢格板热镀锌的作用主要是防腐，镀层必须连续、有足够厚度和粘附性，这是最基本的质量要求，是必须保证的。质量好的镀层更应兼备外观好，即镀层平整均匀。光滑、无毛刺滴瘤及异物，色泽均匀光亮。

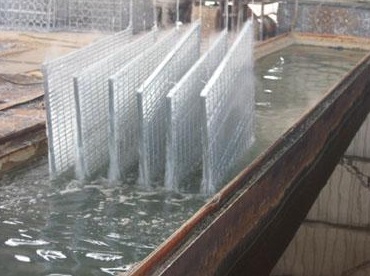

         目前，钢格板行业国际、国内大部分钢格板热镀锌采用立镀工艺。所谓立镀工艺，就是大家熟知的钢格板行业经常应用的镀锌工艺。这种工艺所用的吊具就是吊钩。操作时，吊钩住格板的一角，吊起缓慢放入镀锌锅内，进行镀锌作业)这种工艺特点操作简单，且每次入锌锅的工件数量多。其缺点钢格板镀锌层均匀性差，最低点与最高点的差距在35-45um，且刮灰难度大，造成工件表面外观质量差。这样就使得为保证镀锌层的最低厚度，使得部分锌层厚度大大超过标准，增加锌耗。由于刮灰难度大，增加了后道精整工序的人工成本。


         为了克服现有技术的缺点，采用一种钢格板热镀锌吊具，它机构简单，钢格板镀锌层均匀，易刮灰，外观质量好。吊具的上方铰接吊绳，吊具的下方两侧分别通过绳或链铰接吊钩，吊钩勾住底层的钢格板。钢格板之间垫有卡环，既减少了粘连降低了精整难度，又使其不易掉入锅内减少锌渣的形成，降低了锌耗。吊具结构简单，钢格板镀锌层均匀，易刮灰难度，观质量好。
