钢格板是用承载扁钢和横杆按照一定的间距进行正交组合，通过焊接或压锁加以 固定的开敞式钢构件；横杆一般采用经过扭绞的方钢、也可采用圆钢或扁钢，材质分为碳钢和不锈钢。主要应用于钢结构平台板、沟盖板、钢梯的踏步板、建筑物吊顶等领域。
        压焊机是一种常用的钢格板加工设备，一般由机架、焊机、上料装置以及定位模具组成。传统的压焊 机定位模具一般是由一块带有开口的平板组成，在压焊时通过其将扁钢和钢条压合在一 起，然后焊机的焊头在液压缸的带动下穿过开口，并将钢条与扁钢焊接在一起。在实际的使用过程中，由于原料以及上料装置的现在，扁钢的位置容易发生偏差，虽然不影响扁钢与钢条的焊接，但是外形不够美观，影响产品加工质量。

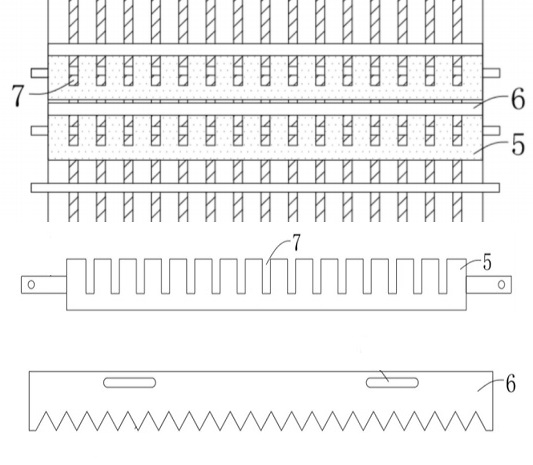

        为解决上述技术问题，介绍一种钢格板压焊机梳形夹定位装置。钢格板压焊机梳形夹定位装置， 包括机架，液压缸、及焊机。焊机通过导杆与机架滑动连接，液压缸通过螺丝与机架固定连接，且液压缸的液压柱与焊机固定连接，焊机下端依次排布有两个定位装置，定位装置包括第一压板5和第二压板6，第一压板一侧设有若干个开口7，第二压板位于第一压板一侧，且第二压板下端设有数量与开口 一一对应的锥形卡槽。第一压板和第二压板均通过螺丝固定在焊接下端。第一压板两端均设有固定轴。第二压板上端对称设有两个腰槽，使得第二压板的安装更加灵活。

        此项设置通过在传统的压焊定位模具的一侧添加一个带有锥形卡槽的压板，在焊接时通过压板上的锥形卡槽可将扁钢调节到正确的位置，其不仅结构简单，定位准确，而且可以在焊接下端设置多组定位及焊接装置，这样就可以一次同时进行多跟钢条的焊接，可大大提高加工效率。

        通过在传统的压焊定位模具的一侧添加一个带有锥形卡槽的压板，在焊接时，通过压板上的锥形卡槽可将扁钢调节到正确的位置，其不仅结构简单，定位准确，而且可以在焊接下端设置多组定位及焊接装置，这样就可以一次同时进行多跟钢条的焊接，可大大提高加工效率。
