钢斜梯的设计规范图文教程
发布人:管理员   发布时间:2021-4-28

一、定义和术语







二、一般要求
        1.钢斜梯倾角
          与水平的倾角应在30°~75°范围内,优选倾角为30°~35°。偶尔性进入的最大倾角宜为42°。经常性双向通行的最大倾角宜为38°。在同一梯段内,踏步高与踏步宽的组合应保持一致。550≤g+2r≤700   g一踏步宽,单位为毫米;r一踏步高,单位为毫米。







        2.设计载荷
          固定式钢斜梯设计载荷应按实际使用要求确定,但应不小于本部分规定的数值。固定式钢斜梯应能承受5倍预定活载荷标准值,并不应小于施加在任何点的4.4kN集中载荷。踏板中点集中活载荷应不小于1.5kN,在梯子内侧宽度上均布载荷不小于2.2千牛/米.斜梯扶手应能承受在除了向上的任何方向施加的不小于890N集中载荷。中间栏杆应能承受在中点圆周上施加的不小于700N水平集中载荷。端部或末端立柱应能承受在立柱顶部施加的任何方向上890N的集中载荷。以上载荷不进行叠加。







        3.梯高
          梯高宜不大于5m,大于5m时宜设梯间平台(休息平台),分段设梯。单梯段的梯高应不大于6m,梯级数宜不大于16。(图一:单梯段 图二:多梯段)







        4.内侧净宽度(梯宽)
          斜梯内侧净宽度单向通行的净宽度宜为600mm,经常性单向通行及偶尔双向通行净宽度宜为800mm,经常性双向通行净宽度宜为1000mm。斜梯内侧净宽度应不小于450mm,宜不大于1100mm。







        5.踏板
          踏板的前后深度应不小于80mm,相邻两 踏板的前后方向重叠应不小于10mm,不大于35毫米.在同一梯段所有踏板间距应相同。踏板间距宜为225~255mm。顶部踏板的上表面应与平台平面一致,踏板与平台间应无空隙。踏板应采用防滑材料或至少有不小于25mm宽的防滑突缘。应采用厚度不小于4mm的花纹钢板,或经防滑处理的普通钢板,或采用由25mm×4mm扁钢和小角钢组焊成的格板或其他等效的结构。







        6.梯梁
          梯梁应有足够的刚度以使结构横向挠曲变形最小,并由底部踏板的突缘向前突出不小于50mm

        7.梯子通行空间
          在斜梯使用者上方,由踏板突缘前端到上方障碍物沿梯梁中心线垂直方向测量距离应不小于1200毫米;在斜梯使用者上方,由踏板突缘前端到上方障碍物的垂直距离应不小于2000毫米.







        8.扶手
          1、梯宽不大于1100mm两侧封闭的斜梯,应至少一侧有扶手,宜设在下梯方向的右侧。梯宽不大于1100mm一侧敞开的斜梯,应至少在敞开一侧装有梯子扶手。梯宽不大于1100mm两侧敞开的斜梯,应在两侧均安装梯子扶手。







          2、梯宽大于1100mm但不大于2200mm的斜梯,无论是否封闭,均应在两侧安装扶手。梯宽大于2200mm的斜梯,除在两侧安装扶手外,在梯子宽度的中心线处应设置中间栏杆。梯子扶手中心线应与梯子的倾角线平行,梯子封闭边扶手的高度由踏板突缘上表面到扶手的上表面垂直测量应不小于860mm,不大于960mm。斜梯敞开边的扶手高度应不低于GB4053.3中规定的栏杆高度。

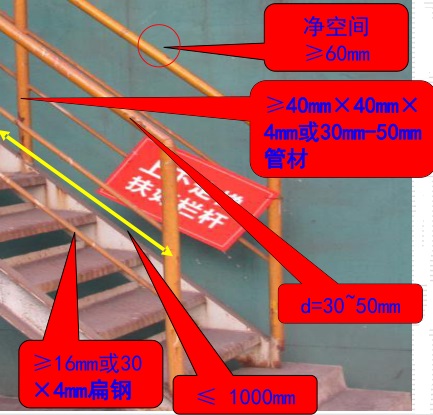

          3、扶手应沿着其整个长度方向上连续可抓握。在扶手外表面与周围其它物体间的距离应不小于60mm。扶手宜为外径30mm~50mm,壁厚不小于2.5mm的圆形管材。对于非圆形截面的扶手,其周长应为100mm~160mm。非圆形截面外接圆直径应不大于57mm,所有边缘应为圆弧形,圆角半径不小于3毫米.支撑扶手的立杆宜采用截面不小于40mm×40mm×4mm角钢或外径为30mm~50mm的管材。从第一级踏板开始设置,间距不宜大于1000mm。中间栏杆采用直径不小于16mm圆钢或30mm×4mm扁钢,固定在立柱中部。







       9.防护要求
         距下方相邻地板或地面1.2m及以上的平台、通道或工作面的所有敞开边缘应设置防护栏杆。在平台、通道或工作面上可能使用工具、机器部件或物品场合,应在所有敞开边缘设置带踢脚板的防护栏杆。当平台设有满足踢脚板功能及强度要求的其他结构边沿时,防护栏杆可不设踢脚板。
