钢格板MES系统图纸信息处理应用展示
发布人:管理员   发布时间:2020-12-1

        钢格板设计人员按照客户要求将图纸分解完毕后,后续需要花费大量的时间来处理尺寸、数量的统计和标注,绘制零件图,编制任务清单和明细表等,工作量大、繁琐,容易出错,出图时间长。在钢格板产品设计过程中,产生了大量的设计信息,如DWG图纸文件,任务明细清单,产品零件图,材料BOM,工艺要求等信息,这些信息大部分是以纸质文件的形式存在和传递,分散在各个职能部门,数据利用性差。钢格板生产管理人员在查找、复制、拆分、统计、验证、存档这些文件时要花费大量时间,从而减少了对管理组织工作精力的投入,管理人员把时间精力消耗在伏案收集数据整理文件。

        钢格板MES系统图纸处理模块是设计人员按照客户要求将图纸分解完毕后,后续大量繁琐的工作,如尺寸、数量的统计和标注,异形图生成,零件图的生成,任务清单和明细表的生成都由计算机自动完成;同时,将图纸中的数据信息如形状、尺寸等引入到数据库中,重点对异形产品进行识别,对比标准库得到每件产品的理论加工难度。系统还将得到异形产品的零件库,为生产计划系统使用。

        钢格板MES系统CAD图纸处理可以实现以下功能:

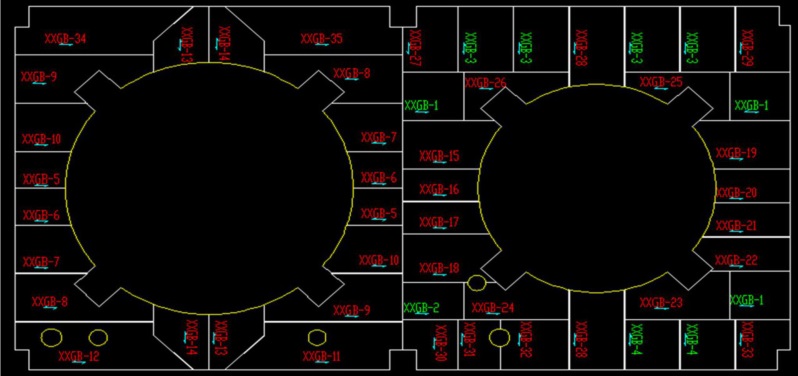

         1、自动编号,图纸分解完毕后,程序根据图纸中事先确定的方向,程序自动编号,并计算出长、宽尺寸、踢脚板尺寸、开口开洞及其大小。相同图形唯一标号。图号转换功能。编号可分别按绘制顺序、长度、宽度排序。

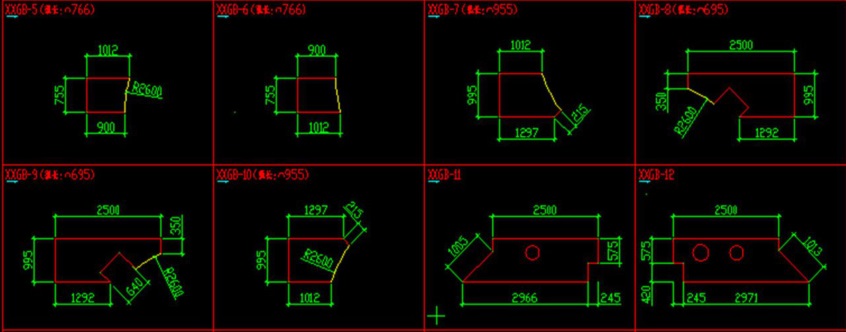

         2、提取异形图,程序可手动单独,自动批量提取异形图,并自动标注尺寸,标注弧长。








         3、导出异形图片功能。将每个异形图以图片格式导出到数据库中,可以再网页中查看零件图。

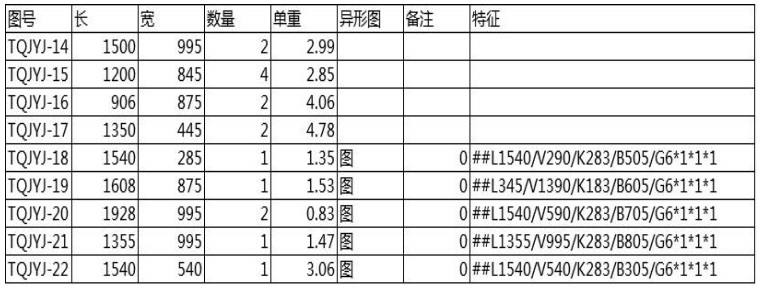

         4、导出明细:将踢脚板重量加到带有踢脚板的格板重量上;对编号与尺寸错误进行初步检查。






       图纸处理自动化模块投入使用,提高绘图效率约30%-50%,提高订单反应速度,实现产品数据化管理的目标。



       钢格板MES系统CAD图纸信息处理模块具有如下特点:
       (1)集成在CAD绘图环境中,方便设计人员绘图,简单易操作;
       (2)自动化程度高,图纸分解完成后,后续工作如尺寸、数量的统计和标注由系统自动完成,提高效率,减少错误。可定制绘图环境,统一绘图样式;
       (3)提供灵活的数据接口。
       (4)CAD信息处理模块最终生成带有加工特征信息、零件图、材料表的加工任务单,为工时管理,计划排产,派工管理提供基础数据。
       (5)考虑到CAD图纸处理模块适合整个钢格板设计行业的通用性,CAD模块具有加密性保护措施。只有授权的用户才有操作使用权限。
