在现代城市竞争中，“精细化设计”已经成为加强城市道路软环境建设的重要手段，也是全面提升城市品质的必然之选。隐形井盖选材可采用镀锌钢板或不锈钢板，内外框主结构均一次性折弯成”L”形，并焊接而成，内框可选焊接钢筋，加强内框强度及稳固性的同时，还能有效附结填充的砂浆。此结构由于结构紧凑，并具有更好的承载性能及稳定性，被广泛运用于多数场合，如小区路面、临街路面等。下面详细谈谈隐形井盖的施工方案。

一、施工准备

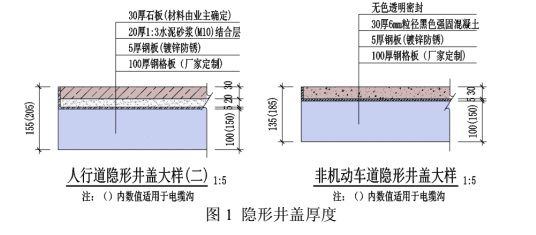

      市政检查井隐形井盖施工前，应根据所在地段铺装情况确定隐形井盖总厚度（如图1），据此降低原市政井口标高，并预留50mm空隙以便隐形井盖调平。隐形井盖顶面应与周边地面铺装表面齐平，确保检查井所在路段人行道站石、盲道、铺装缘石等各类铺装线性的延续和完整。施工前制作好预埋铁件以及隐形井盖钢格栅，预埋铁件的尺寸规格详见市政工程精细化设计通用图集YTS-Y-06，钢格栅具体尺寸详见设计变更图纸YTS-J-12 .

    隐形井盖设计要求：
    （1）隐形井盖由顶面钢槽和钢格栅板组成。安装时配以钢框组成的预埋件。
    （2）定制隐形盖板所用钢材均采用Q235-B钢，并进行热镀锌防腐处理，其他技术规定详见YB/T4001.1-2007《钢格栅板及配套件第1部分：钢格栅板》
    （3）1.4米跨度以下井钢格栅板应制作成整体，盖板根据需要可以分块制作。
    （4）钢格栅板加工焊条型号为E43型。钢格栅板中扁钢连接一律采用双面贴脚焊，焊缝高度5mm，|焊缝长度-律通长满焊。焊缝等级一律为二级。
    （5） 1）钢格板的长度允许偏差为+0，-5mm，宽度允许偏差土5mm。2）承载扁钢的不垂直度应不大于扁钢宽度的10%。3）横杆偏斜及间距偏差：横杆边缘对钢格板中心的偏差应不大于5tmm，在任意1500mm长度内，两端横杆间距的允许偏差为土6mm。
    （6）钢结构防腐：
        1、所有钢构件采用喷砂除锈。除锈等级达到Sa2.5级n
        2、防腐做法为：环氧富锌底漆道80p弛厚，环氧去铁中涂层一道6080um厚，丙烯酸聚氨酯耐候漆二道140um厚，所有涂料每道实干后不得龟裂。

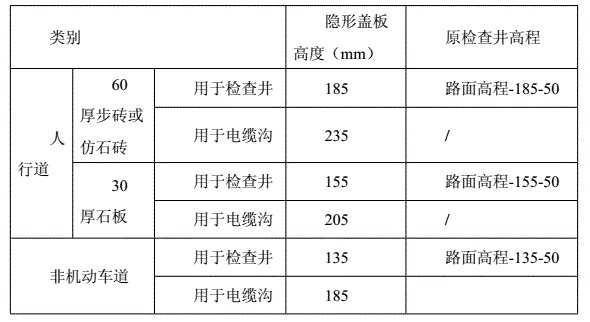

    （7）隐形井盖有关尺寸数据。

    （8）电缆沟隐形盖板单元长度最大不宜超过2.0m，宽度0.5m～0.8m为宜。
    （9）钢格板应满足荷载标准：10KN/m2及T6荷载等级要求，且挠度应不大于跨距的1/500.钢格板应由专业厂家生产，并与钢板局部焊接连接成整体。
    （10）原则上，1.4米跨度及以下隐形盖板钢格栅板规格参考1.4米跨钢格栅板制作，1.4米~2米跨度参照2米跨度钢格栅板规格制作。
二、施工方法
   （1）开挖清底

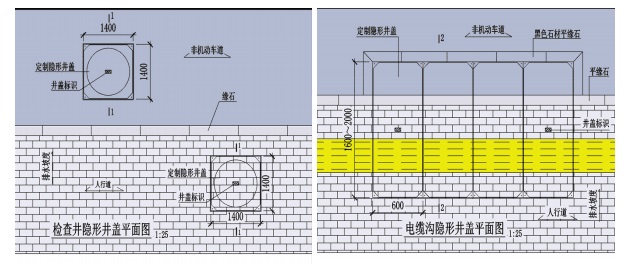

       由原市政井筒壁向外侧开挖深度为：80cm+隐形井盖厚度，电缆沟盖板在 原电缆沟壁位置开挖深度为：30cm+隐形井盖厚度，具体开挖尺寸视隐形井盖的大小而定，如图3所示。开挖完后清除坑底垃圾并整平，铺15cm碎石垫层。
   （2）支模浇砼

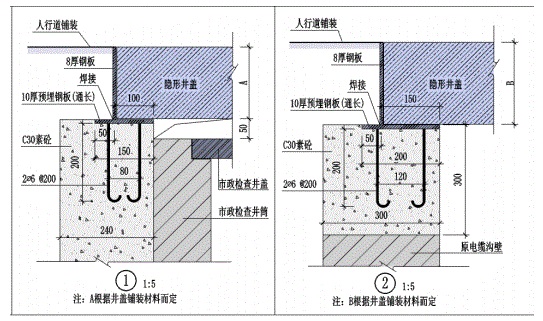

       在检查井井筒开挖后坑洞外侧支木模板，在坑洞内浇筑C30素混凝土基座（电力盖板在原电缆沟壁上浇筑30cm厚混凝土基座），基座宽度和深度如图3所示。浇筑混凝土的同时在混凝土基座四周预埋好10mm厚通长铁件，铁件下应设置钢筋规格如下图所示：

   （3）安装隐形盖板并做好铺装层
      待混凝土初凝后，即可安装隐形盖板，并在隐形盖板四周设置8mm厚钢板，与预埋钢板焊接，固定隐形盖板位置。人行道上隐形井盖铺装层采用2cm厚1:3水泥砂浆（M10）结合层贴3cm厚花岗岩石材（石材与井盖周边人行道一致)，非机动车道隐形井盖铺装层采用3cm后6mm粒径黑色强固混凝土并用无色透明密封，详见图。隐形井盖铺装层应与井盖周边路面顺接相平。

三、精细化施工要求
     人行道上的隐形井盖面层铺装和人行道面砖铺装材料一致，遇到盲道砖应与之顺接，隐形井盖横跨非机动车道和人行道时，在隐形井盖周边加铺一圈黑色平缘石，道路人行道铺装结构形式顺接原人行道。
四、注意事项
    （1）原则上，圆形检查井采用双层井盖设计，电缆沟等方形井采用单层井盖设计。
    （2）市政检查井隐形井盖施工前，应根据所在地段铺装情况确定隐形井盖总厚度，据此降低原市政井口标高，并预留50mm空隙以便隐形井盖调平。骑线检查井盖需考虑采用多种铺装材料拼合而成，各种材料的颜色和质地应与周边铺装相融合。
    （3）钢格栅板只用于人行道和非机动车道上，严禁上车。
    （4）隐形井盖安装时应注意：隐形井盖在硬质铺装面上时，井盖内的铺装缝隙和材料与周边石材缝隙保持一致，同一路段和区域井盖开启方向保持一致。
    （5）检查井与道路衔接应平顺，设置于人行道上的井盖宜采用隐形井盖（井盖上贴面与人行道铺装一致），检查井井框与路面高差不应大于土5mm，井 盖与井框高差不应大于土3mm。检查井盖上应在醒目位置标注专业管线类型。
    （6）工厂制作的隐形井盖需提供各种原材报告、出厂合格证等相关文件，并送成品进行检测。现场制作需提供专业资质，原材料需报检，成品需检验，施工应及时做好送样与报检。
五、安全文明施工
    （1）隐形井盖开挖后未能及时施工时，应采用防撞锥筒及警示绳将坑洞进行围护，防止行人跌进坑内。
    （2）施工遗留下的废物废渣应及时清理归堆，每天定时清理干净。
    （3）施工人员在现场必须戴好安全帽和反光背心。
