钢格栅在大流量工业用地漏的应用
发布人:管理员   发布时间:2021-10-24

        目前,在工业试验厂房建设中,为满足工业试验需求需要大量使用工业地漏,工业试验厂房中的地漏与民用地漏的区别在于,工业试验厂房中的地漏需要根据实际淋雨和降雪实验时所需的排水量进行地漏选择,其大小和所需排水量远大于民用地漏,一般需要满足在降雨量****达到380mm/h时仍能正常排水不出现积水现象,并且工业试验厂房中的地漏需要安全承载工业设备,使工业设备经过地漏时地漏不产生形变还可继续正常工作:同时工业试验厂房中的杂质较多,需要保证地漏在无需进行排水作业时管道内的洁净度。因此,现在需要一种兼具大流量排水、高承压和隔气密封功能的工业用地漏。
       大流量工业用地漏,其结构简单,设计合理,实用性强,通过设置地漏壳体、钢格栅和隔气密闭装置可以满足大流量排水、高承压和隔气密封功能,满足工业厂房内排水的需求,保证排水管道的洁净度,密封和接触密封的操作方便,使用效果好。

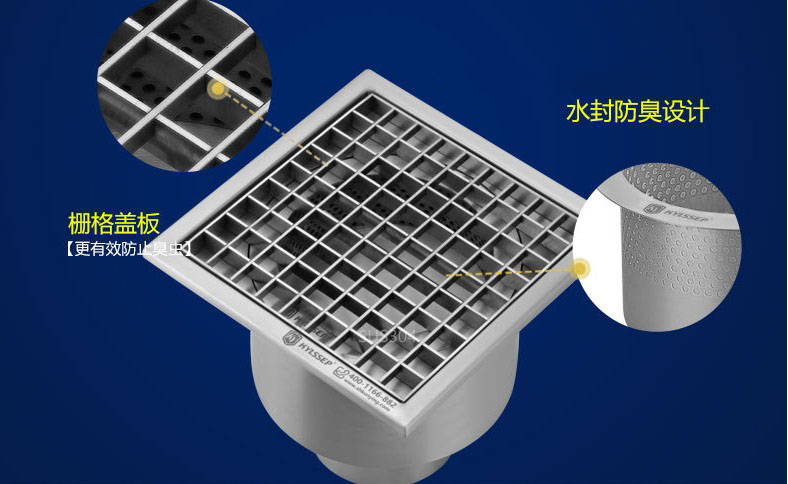

        大流量工业用地漏包括设置在泄水管上且浇筑在混凝土地面内的地漏壳体、搭设在地漏壳体上的钢格栅、以及设置在地漏壳体内的隔气密闭装置;地漏壳体包括由下至上依次连接的转接板、用于承载钢格栅的承压件、以及用于限制钢格栅的钢格栅安装侧框,转接板设置在泄水管顶部,转接板上开设有与泄水管连通的通孔,承压件包括架设在转接板上的承压管和设置在承压管顶部且用于承载钢格栅的外扩承重檐,承压管顶部在水平面上的投影面积大于承压管底部在水平面上的投影面积,钢格栅上与外扩承重檐配合的位置开设有多个泄水孔;钢格栅安装侧框外侧设置有多个预埋筋板;所隔气密闭装置包括用于填塞泄水管顶部的密封塞和设置在外扩承重檐上且用于封堵钢格栅底部的挡板。
        大流量工业用地漏预埋筋板包括斜撑板、设置在斜撑板上远离钢格栅安装侧框一端的水平加固板和竖直加固板。钢格栅顶部设置有盖板,钢格栅安装侧框顶部设置有与混凝土地面齐平的外扩水平檐。泄水孔为拱形泄水孔,泄水管底部设置有用于与地下排水管路连接的法兰盘。钢格栅为正方形钢格栅,正方形钢格栅的边长为440mm。
        工业用地漏在使用时,当无需进行排水作业时,将密封塞填塞在泄水管顶部,将挡板放在外扩承重檐上,随后在钢格栅安装侧框内放置钢格栅,在钢格栅上铺设盖板,盖板与混凝土地面之间通过设置在盖板下侧密封胶条密封,此时地漏密封严密,混凝土地面上的积水不会漏入地漏内,保证试验的正常进行;当试验完毕需要进行排水作业时,打开盖板,提出钢格栅和挡板,通过把手将密封塞提出,使泄水管畅通,装入钢格栅,进行排水作业,使用方便。



        通过设置承压件和预埋筋板增加所述地漏壳体的承重能力,使工业设备经过地漏时地漏不产生形变仍可继续正常工作,使工作过程更加安全。通过设置隔气密闭装置能有效防止杂物掉落至泄水管内堵塞管道,保证整个排水管道的洁净度;同时在淋雨、降雪试验时能有效保证能量不流失,当有排水需求时,拆除隔气密封装置即能满足排水要求,操作方便,使用效果好。
       通过设置泄水孔防止水流淤积在钢格栅和外扩承重檐之间,使地漏在排水过后保持干燥状态,避免地面积水,洁净卫生,避免人员滑倒摔跤。大流量工业用地漏结构简单,设计合理,实用性强,通过设置地漏壳体、钢格栅和隔气密闭装置使本装置可以满足大流量排水、高承压和隔气密封功能,满足工业厂房内排水的需求,保证排水管道的洁净度,密封和接触密封的操作方便,使用效果好。
