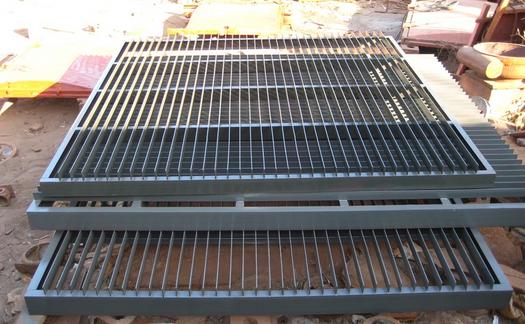

工业污水未经处理直接排放,其中可能含有一些大粒度的悬浮物。为了清 除污水和雨水泵站以及污水处理厂进水中含有的较大悬浮物，保护后续处理设施 的正常运行，以及降低其他处理设施的负荷，需要在污水处理厂的一级处理中设 定一个筛滤设备—格栅。格栅是由一组平行的金属栅条或筛网、格栅柜和清渣耙 三部分组成，安装在污水处理厂的端部。格栅主要作用是将污水中的大块污染物 拦截出来，否则这些大块污染物将堵塞后续单元的机泵或工艺管线。
格栅主要用于截留污水中大 于栅条间隙的漂浮物，一般布置在污水处理厂或泵站的进水口，以防止管道、机 械设备及其他装置的堵塞。格栅的清渣，可采用人工或机械方法。有的是用磨碎 机将栅渣磨碎后，再投入格栅下游，以解决栅渣的处置问题。 城市污水处理就是利用各种设施设备和工艺技术，将污水中所含的污染物质 从水中分离去除,使有害的物质转化为无害的物质,有用的物质,水得到净化，资源 得到充分利用。
格栅的分类
（1）按格栅条间距的大小分类：细格栅、中格栅和粗格栅 别为4～10mm，15～25mm和大于40mm。
（2）按清渣方式不同分类：人工除渣格栅和机械除渣格栅两种。人工清渣主要 是粗格栅。
（3）按栅耙的位置不同分类：前清渣式格栅和后清渣式格栅。前清渣式格栅要 顺水流清渣，后清渣式格栅要逆水流清渣。
（4）按形状不同分类：平面格栅和曲面格栅。平面格栅在实际工程中使用较多。
（5）按构造特点不同分类：抓扒格栅、循环式格栅、弧形格栅、回转式格栅、 转鼓式格栅和阶梯式格栅 目前使用较多的粗格栅型式有回转式、高链式和三索式，细格栅有回转式、 弧形和阶梯式。
格栅的工艺参数
影响格栅作用有栅距、过栅流速和水头损失三个工艺参数。
(1)栅距
即在相邻两根栅条间的距离。栅距大于40mm的为粗格栅，栅距在20～40mm 之间的为中格栅，栅距小于20mm 的为细格栅。 一般情况下，粗格栅拦截的栅渣并不太多，只有一些非常大的污染物，但它 能有效地保护中格栅的正常运行。中格栅对栅渣的拦截发挥主要作用，绝大部分 栅渣将在中格栅被拦截下来，细格栅将进一步拦截剩余的栅渣。
(2)过栅流速
污水在栅前渠道内的流速一般控制在 0.4—0.8m/s，经过格栅的流速一般控 制在0.6—1.0m/s。过栅流速不能太大，否则将把本该拦截下来的软性栅渣冲走。 同时，过栅流速也不能太小。如果过栅流速低于0.6m/s，栅前渠道内的流速将有 可能低于0.4m/s，污水中粒径较大的砂粒将有可能在栅前渠道内沉积。
(3)水头损失
污水过栅水头损失与过栅流速有关，一般在0.2—0.5m 之间。如果过栅水头 损失即格栅前后水位差增大。此时，有可能是过栅水量增加，更有可能是格栅局部被堵死。如过栅水头损失减小，说明国展流速降低，此时要注意砂在栅前渠道 内的沉积。
格栅设计要点
（1）格栅的栅条间隙，应根据水泵允许通过污物的能力来确定。
（2）污水处理系统设计中，设两道格栅，一般在泵房前设一道中格栅，在泵 房后设一道细格栅，同时格栅栅条间隙应符合下列要求：人工清除的为 25— 40mm，机械清除的为16—25mm，最大间隙40mm。
（3）如水泵前格栅间隙不大于25mm，污水处理系统前可不再设置格栅。
（4）栅渣量与地区的特点、格栅的间隙大小、污水流量以及下水道系统的类 型等因素有关。在无当地运行资料时，可采用： 栅条间隙16～25mm，0.1～0.05m3/103m3/d（栅渣/污水） 栅条间隙30～50mm，0.03～0.01 m3/103m3/d（栅渣/污水） 栅渣的含水率为80%，密度约为960kg/ m3。
（5）在大型污水处理厂或泵站前的大型格栅（每日栅渣量大于 0.2m3），一 般应采用机械清渣。
（6）机械格栅不宜少于2 台时，应设人工清除格栅备用。
（7）过渣流速一般采用0.6～1.0m/s。
（8）格栅前渠道内的水流速度一般采用0.4～0.9m/s。
（9）格栅倾角一般采用45～70。人工清除格栅倾角小时，较省力，但占地 面积大。
（10）过格栅的水头损失一般采用0.08～0.15m。
（11）格栅间必须设置工作台，台面应高出栅前最高设计水位0.5m。工作台 上应有安全和冲洗设施。
（12）格栅间工作台两侧过道宽度不应小于0.7m。工作台正面过道宽度： 人工清除 不应小于1.2m 机械清除 不应小于1.5m
（13）机械格栅的动力装置一般宜设在室内，或采取其他保护设备的措施。
（14）设置格栅装置的构筑物，必须考虑设有良好的通风设施。
（15）格栅间内应安设吊运设备，以进行格栅及其他设备的检修和栅渣的日常清除.
