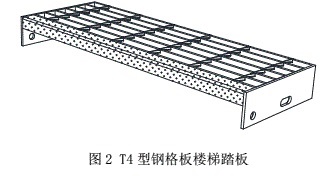

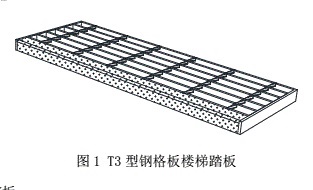

钢格板楼梯踏板用负载扁钢和横杆按一定间距进行交叉排列，并焊接成中间带有方形网孔的一种钢格板制品。包括前沿防滑突缘和端边板。钢格板楼梯所有踏板应有防滑突缘，突缘必须贯穿整个踏板，突缘宽度不小于25mm。钢格板楼梯踏板的结构型式：T3型钢格板楼梯踏板：T3型钢格板楼梯踏板用与承载扁钢相同规格的端边板包边，前沿贯穿防滑突缘。安装方法为直接焊接在梯梁上如图1所示。T4型钢格板楼梯踏板：T4型钢格板楼梯踏板用带有安装孔的端边板包边，端边板宽度为60mm~65mm，前沿贯穿防滑突缘。安装方法为用螺栓连接在梯梁上，如图2所示。
荷载设计
钢格板楼梯的设计荷载按实际使用要求确定，但应不小于本部分规定的数值。钢格板楼梯应能承受5倍预定活荷载标准值，并应不小于施加在任何点的4.4kN的集中荷载。水平投影面上的均布活荷载标准值应不小于3.5kN/m2。钢格板楼梯踏板的负载区域应能承受1.5kN集中荷载，在整个梯宽上均布荷载不小于2.2kN/m。钢格板楼梯的踏板长度为600mm≤L<1200mm，1.5kN集中荷载应分布在100mm×100mm的负载区域上，该区域在踏板长度的中心线上，该区域的一条边线位于防滑突缘的外边线上。
钢格板楼梯的踏板长度为1200mm≤L<1600mm，1.5kN集中荷载应同时分布600mm间隔 分隔开的负载区域上，负载区域在踏板长度的中心线两侧的对称位置上，100mm×100mm的负载区域的一条边线位于防滑突缘的外边线上。钢格板楼梯的踏板长度1600mm≤L≤2000mm，1.5kN集中荷载应同时分布在按每600mm 的间隔分隔开的对称位置和踏板长度的中心线上，100mm×100mm的负载区域的一条边线位于防滑突缘的外边线上。钢格板楼梯踏板的负载区域在1.5kN集中荷载作用下，踏板的挠度不超过跨距的1/300或6mm二者中的较小值：在4.4kN集中荷载作用下，踏板不产生脱焊脱锁或其它破损情况。
制造与安装
钢格板楼梯的梯梁用槽钢制作，槽钢的规格根据钢格板楼梯承受的荷载来选定。钢格板楼梯的倾角在20°~45°范围之内。优选倾角为30°~35°，偶尔性进入的最大倾角宜为42°，经常性双向通行的最大倾角宜为38°。钢格板楼梯的常用梯宽为600mm、800mm、1000mm、1200mm、1600mm、2000mm。对于单人通过的钢格板楼梯宽应不小于600mm。当钢格板楼梯频繁地承受几个人同时交叉通过或用作人员的撤离路线时，梯宽应增加到1600毫米~2000毫米.钢格板楼梯的梯高不大于5m，大于5m时宜分段设梯，中间应增设休息平台。钢格板楼梯的净空高度应不小于2000mm。钢格板楼梯的级高应不大于220mm。在同一梯段上，踏板级高应尽可能一致。
钢格板楼梯踏板承载扁钢厚度不小于5mm，承载扁钢宽度不小于30mm。用作人员撤离路线的钢格板楼梯踏步板和休息平台的承载扁钢净空间距不大于20mm。钢格板楼梯的踏板宽度范围通常为~215mm、~245mm、~265mm、~305mm，长度等于梯宽。钢格板楼梯踏板的搭接应不小于10mm，不大于35mm。钢格板楼梯的最上一级踏板应与钢格板平台平齐。容易发生滑倒危险的场所的楼梯，建议使用齿型钢格板踏板。钢格板楼梯的两侧必须安装护栏。钢格板楼梯各构件的选用材料应符合荷载及安全的要求。
楼梯踏板可采用碳素结构钢、耐候结构钢、低合金高强度结构钢材料，且符合GB/T700、GB/T4171、GB/T1591、GB/T702的要求。楼梯踏板可采用铁素体不锈钢、奥氏体不锈钢、双相不锈钢材料，且符合GB/T4237、GB/T3280的要求。为了运输方便，梯梁与踏板可以分别制造，现场拼装。钢格板楼梯踏板的端边板与梯梁的连接可加装支承角钢，支承角钢不小于40mm×40mm×4mm，可以在工厂预先焊接在梯梁上或者在现场螺栓连接。

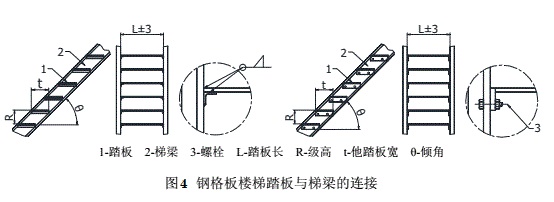

钢格板踏板的承载端边板应与每根承载扁钢单面满焊，焊缝为不小于3mm的贴角焊，高密度人群撤离路线的钢格板楼梯踏板应双面满焊。钢格板踏板的防滑突缘必须贯穿踏板并与承载端边板双面满焊。钢格板踏板与梯梁的连接采用焊接或螺栓固定。采用螺栓固定时，螺栓规格不小于M12。如图4所示。钢格板楼梯与平台梁宜采用焊接连接，当不便焊接时，可采用开长圆孔的螺栓连接。钢格板楼梯向上进入休息平台或工作平台上的第一件钢格板必须有与踏板相同的贯穿楼梯宽度的防滑突缘，该件钢格板必须焊接固定在平台梁架上。钢格板楼梯只要上升高度超过500mm就应安装护栏，扶手应至少从距楼梯底部的垂直距离为1000mm处开始。
防腐蚀措施
工业腐蚀环境下的钢格板楼梯踏板，宜采用耐候钢或不锈钢制造。除不锈钢梯踏板外，钢格板楼梯踏板采用热浸镀锌表面处理。钢格板楼梯踏板安装施工中，因焊接固定或是切割、碰撞等原因损坏了构件的防腐涂层，现场施工方和用户应采取补救防腐处理，恢复防腐涂层。工业腐蚀环境下的钢格板楼梯踏板安装螺栓可选用不锈钢螺栓。
楼梯踏板的检验

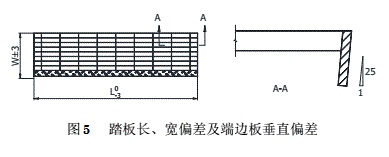

钢格板楼梯踏板的尺寸检查，安装孔中心偏差不大于1mm。踏板允许偏差应符合图5的规定。
钢格板踏板的承载端边板与每根承载扁钢单面满焊。防滑突缘贯穿踏板并与承载端边板双面满焊。贴角焊焊缝不小于3mm。热浸锌表面处理的钢格板踏板，锌层厚度应符合GB/T13912《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》的规定要求。外观检查产品外表应光滑，焊缝完整光滑，无焊渣，无毛刺，镀锌均匀平滑，无粗糙锌瘤。钢格板楼梯踏板荷载检验按照荷载检验方法，由生产厂家抽样测试，其结果可作为质量交付文件。在1.5kN集中荷载作用下，踏板的跨中最大挠度不超过跨距的1/300或6mm二者中的较小值。移除试验荷载后，永久变形挠度不超过跨距的1/1000。在4.4kN集中荷载作用下，踏板不产生脱焊脱锁或其它破损情况。
