钢格板的生产一般采用钢格板压阻焊机焊接横杆与扁钢，每一次焊接同时有几十个焊点，一块钢格板上有成百上千的焊点。成品钢格板横杆和扁钢之间的焊接牢固度不易判断，无科学检测手段，现场抽检只能采用撬杠撬动，凭检测人的力度感觉来判断焊接牢固度；或者使用扭力扳手对钢格板横杆进行破坏试验。前者使用撬杠只能凭经验定性测试；后者使用扭力扳手得出的数据仅是力矩（单位是牛顿.米），无法直接测得横杆焊点处承受的力并且显示其牢固度的数据。如果把钢格板送到实验室检测，因为取样数量所限，不能保证检测数据准确科学，并且费时费力。

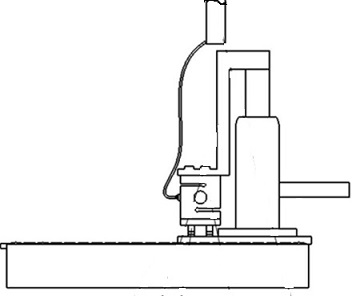

        钢格板横杆焊接牢固度的检测装置的目的就是提出一种钢格板横杆焊接牢固度的检测，以解决成品钢格板横杆和扁钢之间的焊接牢固度无科学检测手段，使用撬杠只能凭经验定性测试，使用扭力扳手得出的数据仅是力矩无法直接测得横杆焊点处承受的力并且显示其牢固度的数据，把钢格板送到实验室检测不能保证检测数据准确科学，并且费时费力。解决该技术问题所采用的技术方案是：一种钢格板横杆焊接牢固度的检测装置，其特征在于：液压千斤顶设置于钢格板的上方，拉力传感器联接于液压千斤顶挂爪下方，测试拉钩联接于拉力传感器下方，测试拉钩勾住钢格板扁钢上焊接的横杆，液压千斤顶通过拉力传感器、测试拉钩牵拉钢格板扁钢上焊接的横杆，拉力传感器连接拉力测量仪表显示其实时负荷的拉力数值。钢格板横杆焊接牢固度的检测装置示意图：

        与现有技术比较所具有的有益效果是：由于采用上述技术方案，使用时启动液压千斤顶通过拉力传感器和测试拉钩牵拉钢格板扁钢上焊接的横杆，横杆实时受力通过拉力传感器连接的拉力测量仪表上直接读出；当横杆和承载扁钢分离状态时受力最大，此测量数值就会在拉力测量仪表上锁定，简捷、方便地读出焊接牢固度数值。这样实现了现场检测钢格板横杆焊接牢固度，检测数值科学直观，操作方便，而且装置的配置简便且重量轻。
