球型护栏是一种管一球结构组合式固定护栏,以不同直径的空心钢球、钢管和立柱底板通过焊接而成为立柱,以空心球作为节点,连接扶手管、横杆管,加上踢脚板组合而成为一种固定式安全防护设施,如图1所示。经供需双方协商,也可不带底板。
球型护栏以在平台上的安装位置不同分为水平球型护栏和角度球型护栏。水平球型护栏在平台的转角处可以接入弯头连接另一方向的护栏,或者使用水平收口与另一方向的护栏分开。角度护栏在起跑和结束处使用角度收口;角度护栏与水平护栏交互处或两跑角度护栏的连接,可作收口处理或使用弯头连接,因为现场空间位置的不同,弯头连接必须根据实际由安装人员现场制作。
扶手管,横杆管在立柱球节点处通过焊接或用铆钉固定。两根扶手管,横杆管之间通过内接管连接并焊接或用铆钉固定。踢脚板可直接焊接或用安装夹固定在立柱下方。球型立柱底板通过直接焊接或用螺栓固定在平台的支承钢架上。
球型护栏型号的表示方法
球型护栏的代号为BG,代表bal1-type guardrail。球型护栏型号的表示方法:
球型护栏的型号举例:
BG-500-1230表示水平球型护栏,球型立柱顶部承受集中荷载能力为500N,立柱高度为1230mm。
BG-890-1050(38)表示角度球型护栏,球型立柱顶部承受集中荷载能力为890N,立柱高度为1050mm,扶手倾角为38°。
球型护栏的型号规格
球型护栏的型号规格如表1所示:
球型护栏构件的尺寸要求

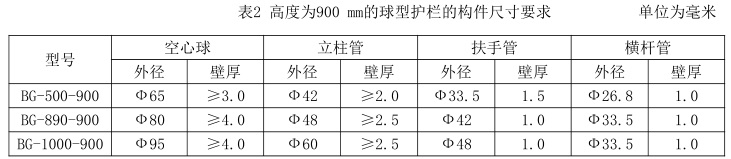

高度为900mm的球型护栏的构件尺寸要求如表2所示:
高度为1050mm的球型护栏的构件尺寸要求如表3所示:
高度为1200mm的球型护栏的构件尺寸要求如表4所示:
表2、表3、表4中壁厚为符合Q235B材料强度计算要求的最小壁厚,可根据实际用材和需求的不同选择不同的壁厚。
