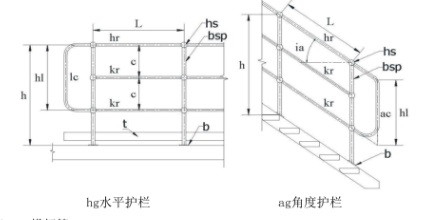

球型护栏是一种管—球结构组合式固定护栏，以不同直径的空心钢球和钢管，脚掌板通过焊接而成为立柱，以空心球作为节点，连接不同直径的扶手管，横杆管，加上踢脚板组合而成为一种固定式安全防护设施，如图1所示。
球型护栏以在平台上的安装位置不同分为水平球型护栏和角度球型护栏。水平球型护栏在平台的转角处可以接入弯头连接另一方向的护栏，或者使用水平收口与另一方向的护栏分开。角度护栏在起跑和结束处使用角度收口。角度护栏与水平护栏交互处或两跑角度护栏的连接，可作收口处理或使用弯头连接，因为现场空间位置的不同，弯头连接必须根据实际由安装人员现场制作。
凹槽球型立柱是角度球型立柱的一种结构形式。当角度护栏的倾角较大时，立柱管会阻碍扶手管或横杆管的穿过，一种做法是把这部分管子铣去，形成一个缺口让扶手管或横杆管可以穿过。但是这样处理会改变立柱的截面参数，也造成应力集中，降低立柱的抗弯强度。凹槽球型立柱是为了不减小该部位的立柱管截面，保证立柱的抗弯强度，不采用铣去这部分材料的方法，而在立柱管的相应部位用凹槽形式避让扶手和横杆的通过。
扶手管，横杆管在立柱球节点处通过焊接或用铆钉固定。两根扶手管，横杆管之间通过内接管连接并焊接或用铆钉固定。踢脚板可以直接焊接或用安装夹固定在立柱下方。球型立柱的脚掌通过直接焊接或用螺栓固定在平台的支承钢架上。
球型护栏的技术要求
球型护栏荷载要求
1、球型护栏扶手的荷载要求:球型护栏的扶手在净空跨距L不大于1000mm时，其任何部位应能承受任何方向的1000N的集中荷载，负载下扶手的最大容许挠度L/250，卸载后不应有任何可见的永久变形。
2、球型护栏横杆的荷载要求:球型护栏的横杆在净空跨距L不大于1000mm时，其任何部位应能承受任何方向的700N的集中荷载，负载下的最大容许挠度不大于30mm；球型护栏的踢脚板在现场安装完毕后，在净空跨距L不大于1000mm时，其任何部位应能承受任何方向的100N的集中荷载，负载下的最大容许挠度不大于30mm。
4.球型护栏500型立柱的荷载要求:球型护栏500型立柱顶部应能承受水平方向的500N的集中荷载，负载下的最大容许挠度不大于30mm，适用于单人通行的场合。
5.球型护栏890型立柱的荷载要求:球型护栏890型立柱顶部应能承受水平方向的890N的集中荷载，负载下的最大容许挠度不大于30mm，适用于多人通行的场合。
6.球型护栏1000型立柱的荷载要求:球型护栏1000型立柱顶部应能承受水平方向的1000N的集中荷载，负载下的最大容许挠度不大于30mm，适用于紧急撤离路线通道和密集人员通行的场合。
7.球型护栏的高度要求:当平台、通道及作业场所距基准面高度小于2m时，球型护栏高度应不低于900mm。在距基准面高度大于等于2m并小于20m的平台、通道及作业场所的球型护栏高度应不低于1050毫米.在距基准面高度不小于20m的平台、通道及作业场所的球型护栏高度应不低于1200mm。
球型护栏型号的表示方法:

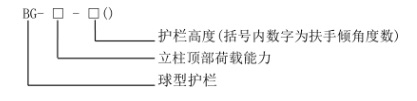

球型护栏的代号为BG，代表ball-type guardrail。球型护栏型号的表示方法：
球型护栏的型号举例：
BG-500-1230表示水平球型护栏，球型立柱顶部承受集中荷载能力为500N，立柱高度为1230mm。
BG-890-1050(38)表示角度球型护栏，球型立柱顶部承受集中荷载能力为890N，立柱高度为1050mm，扶手倾角为38°
球型护栏的型号规格

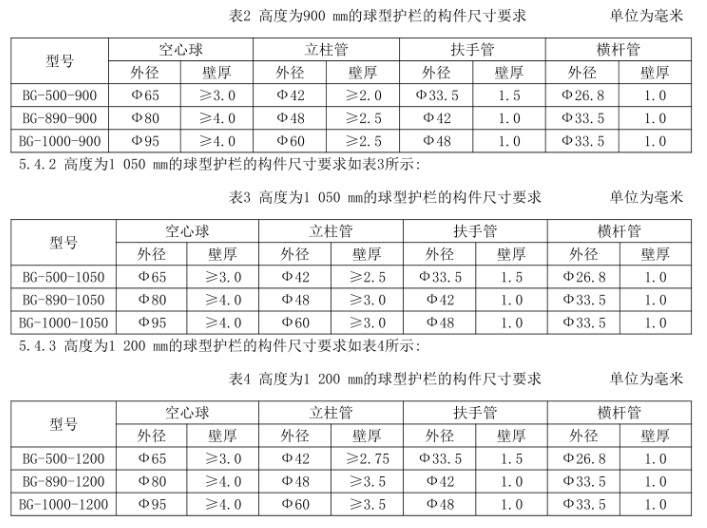

球型护栏的型号规格如表1所示：
球型护栏制作要求
球型护栏各构件的选用材料应符合荷载及安全的要求。采用碳素结构钢、耐候结构钢、低合金高强度结构钢材料，且符合GB/T700、GB/T4171、GB/T1591、GB/T13793的规定。采用铁素体不锈钢、奥氏体不锈钢、双相不锈钢材料，且符合GB/T4237、GB/T3280、GB/T12770的规定。
空心球应是整体成形的钢构件，不允许由两片或多片球面焊接而成，空心球的外圆直径偏差不大于0.25mm，空心球开孔后剩余的有效截面积不小于立柱管的截面积。除空心球外，立柱管上不允许有任何的开孔、开口，保证整根立柱管的截面积不减小。立柱管与接点空心球，脚掌(基座板)应牢固的焊接成为整体，全周角焊缝宽度不小于3mm，球型护栏立柱组装焊接后必须逐根检查，不允许存在横向和纵向裂纹。脚掌(基座板)的厚度不小于8mm，厚度偏差不大于0.3mm。扶手与横杆之间，横杆之间，横杆与挡板之间的净间距不大于500mm。踢脚板(挡板）可选用冷弯型钢或扁钢，高度不小于100mm。如果平台设置有满足踢脚板功能及强度要求的其他结构边沿时，可不另设踢脚板。
球型护栏的防腐蚀措施
工业腐蚀环境下使用的球型护栏，宜采用耐候钢或不锈钢制造，并选用较厚的壁厚，以增加腐蚀裕量。工业腐蚀环境下使用的球型护栏的表面防护，宜采用耐候性优良的防护处理。除不锈钢球型护栏外，球型护栏采用热浸镀锌或等效的表面处理。工业腐蚀环境下的球型护栏安装螺栓可选用不锈钢螺栓。
球型护栏安装要求
只要存在坠落风险就必须安装护栏。当可能坠落高度超过500mm时，必须安装护栏。如果操作平台和设备构架或墙壁之间的间距小于200mm并且构架的防护等效于护栏时，不需要装护栏。但是，当操作平台和相邻的构架之间的间距大于30mm时，要有踢脚板。球型立柱间距由护栏荷载设计要求而定，最大间距不应超过1000mm。在中断扶手的情况下，两段护栏间最大净间距不应超过120mm。所有进出口，应安装自关门。自关门应具有和护栏同样高度的扶手和横杆，并且满足下列要求：
1)自关门只能朝一个方向打开；
2)自关门的打开方向不应朝向坠落方向；
3)自关门应能很容易打开；
4)自关门应能自动关闭。
即使没有坠落风险，例如两边有墙壁的楼梯，也至少要安装一侧扶手护栏。宽度大于或等于1200mm的楼梯应安装两侧扶手护栏。当楼梯的上升高度超过500mm并且斜梁外侧有大于200mm的横向间距时，在其侧边应安装护栏。在护栏扶手的周围100mm的距离内不应有妨碍人手把握的障碍。球型立柱脚掌与平台梁的固定宜采用焊接连接，角焊缝不小于6mm，并预留漏水孔。当不便焊接时，可采用螺栓连接。球型立柱与扶手管、横杆、弯头和接管的固定宜采用焊接，也可采用铆钉固定。
踢脚板与球型立柱的连接采用焊接或夹紧件固定，现场装配后踢脚板与平台间隙不大于10mm。球型护栏端部必须设置立柱收口或与建筑物牢固连接。球型护栏安装时应保证平直，没有肉眼可见的明显波浪弯曲。球型护栏由安装单位在现场组装焊接后，焊接部位必须清理焊渣，裁切口，碰损擦伤等防腐涂层遭到损伤的部位，现场施工负责进行防腐涂装。
包装标志
球型护栏构件可按合同要求包装，交付现场安装。每个包装箱的球型护栏构件产品应贴上生产厂标志，球型立柱、扶手管、横杆、弯头还应贴上规格图号标志。
